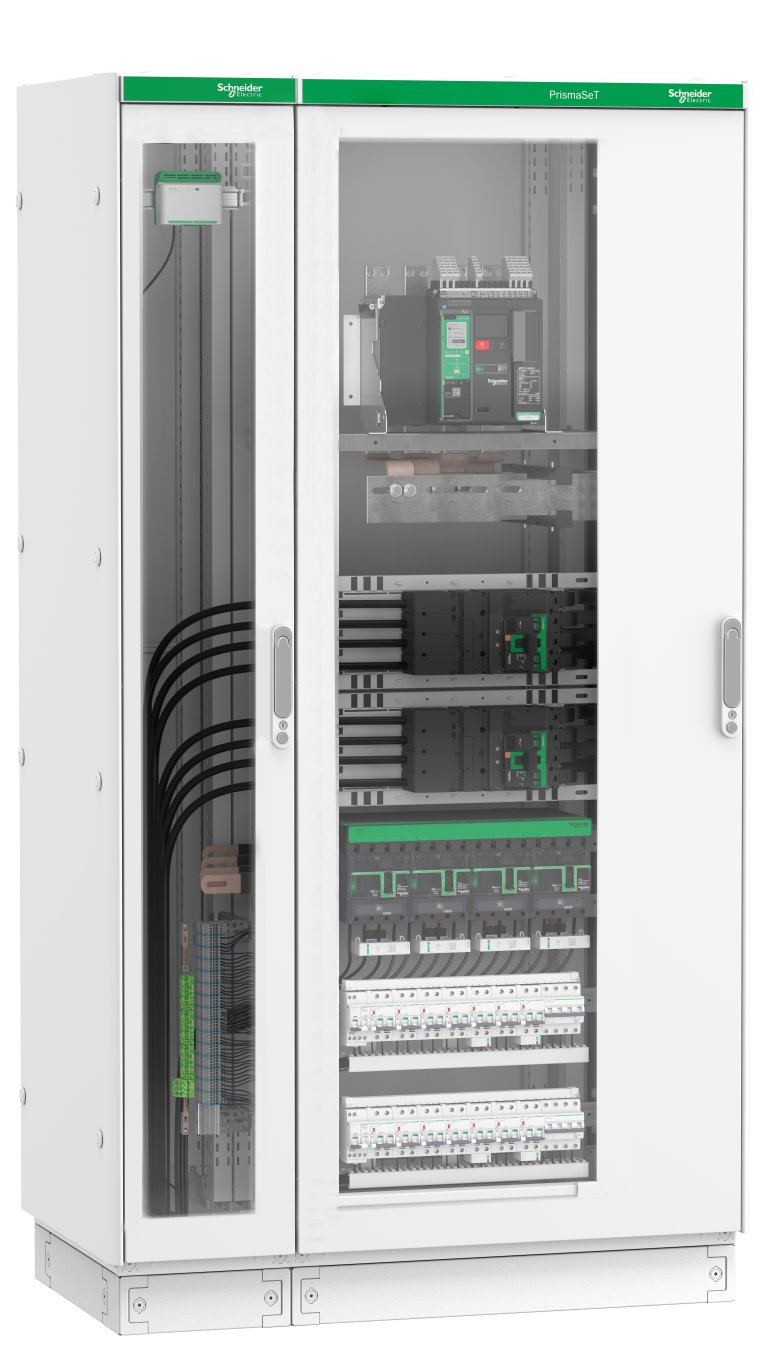

PrismaSeT P

Elektrik tesislerinizi daha verimli hale dönüştürün.

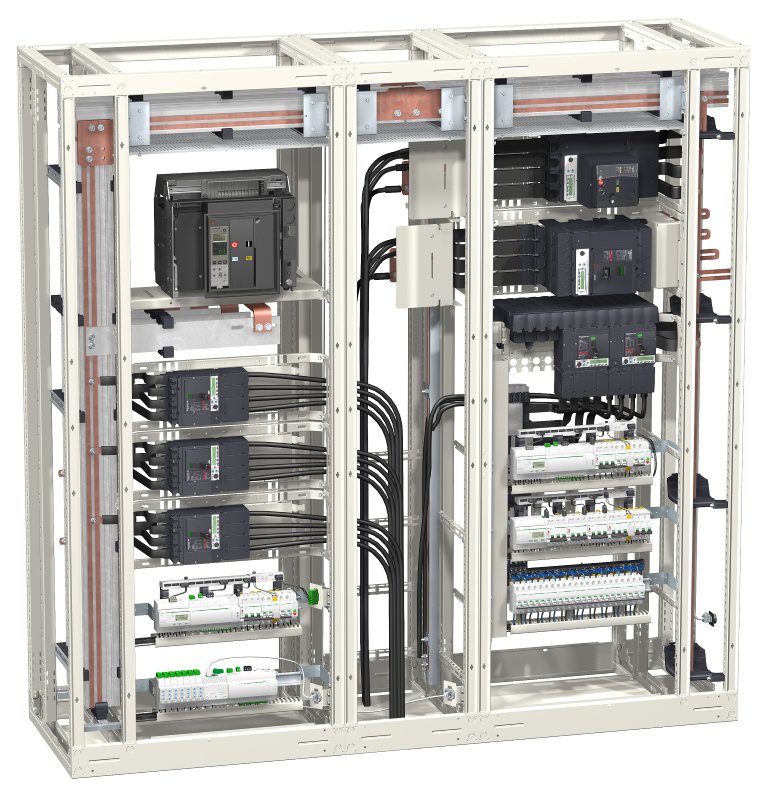

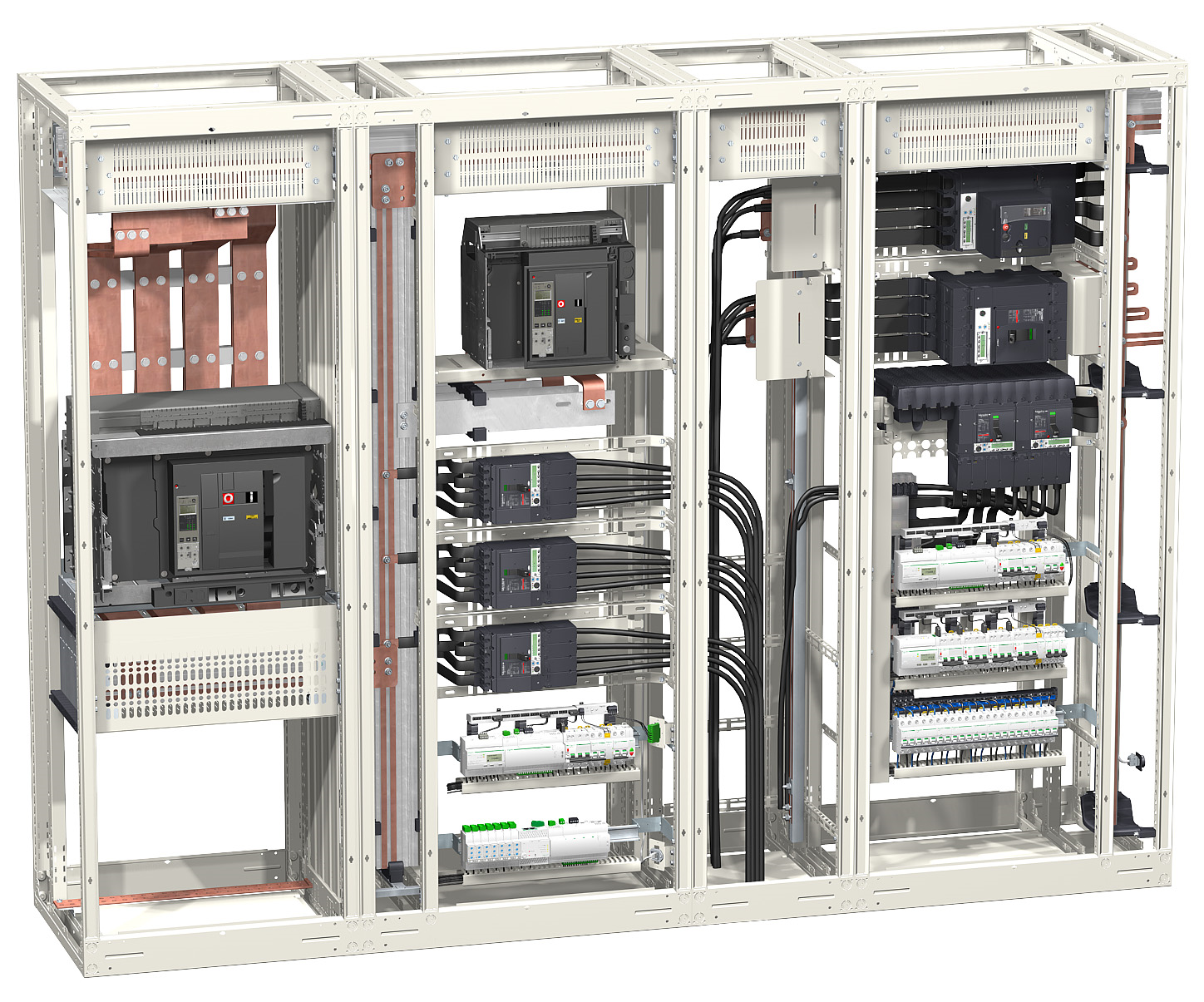

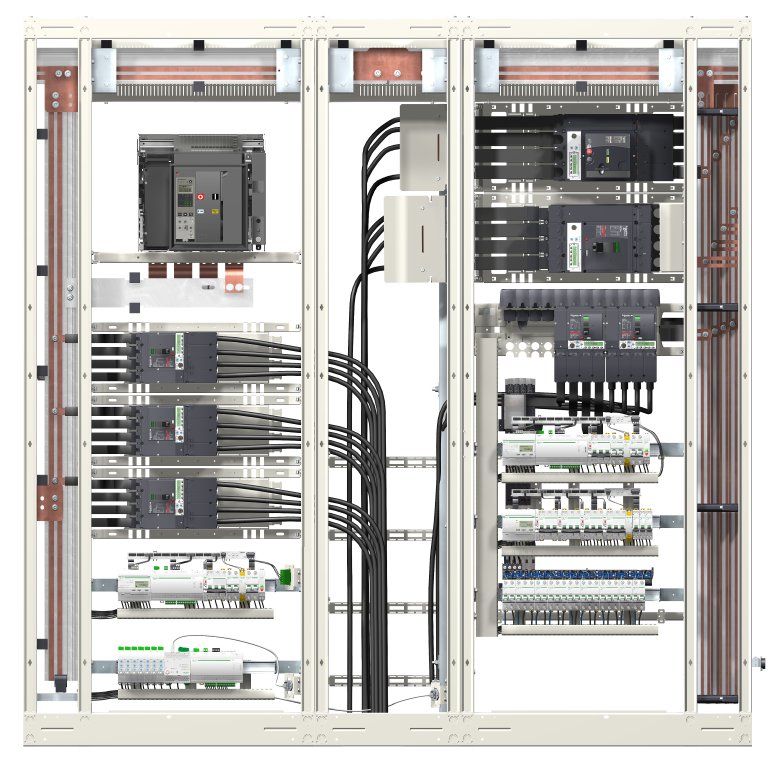

Prisma P

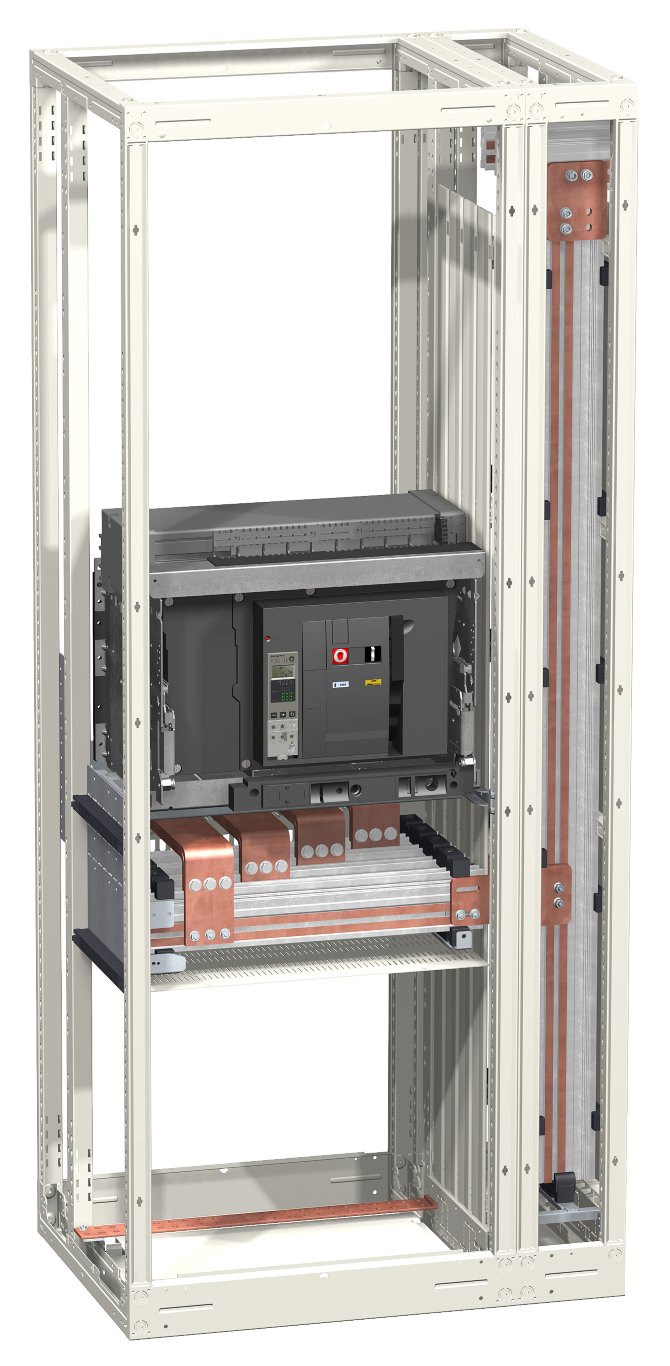

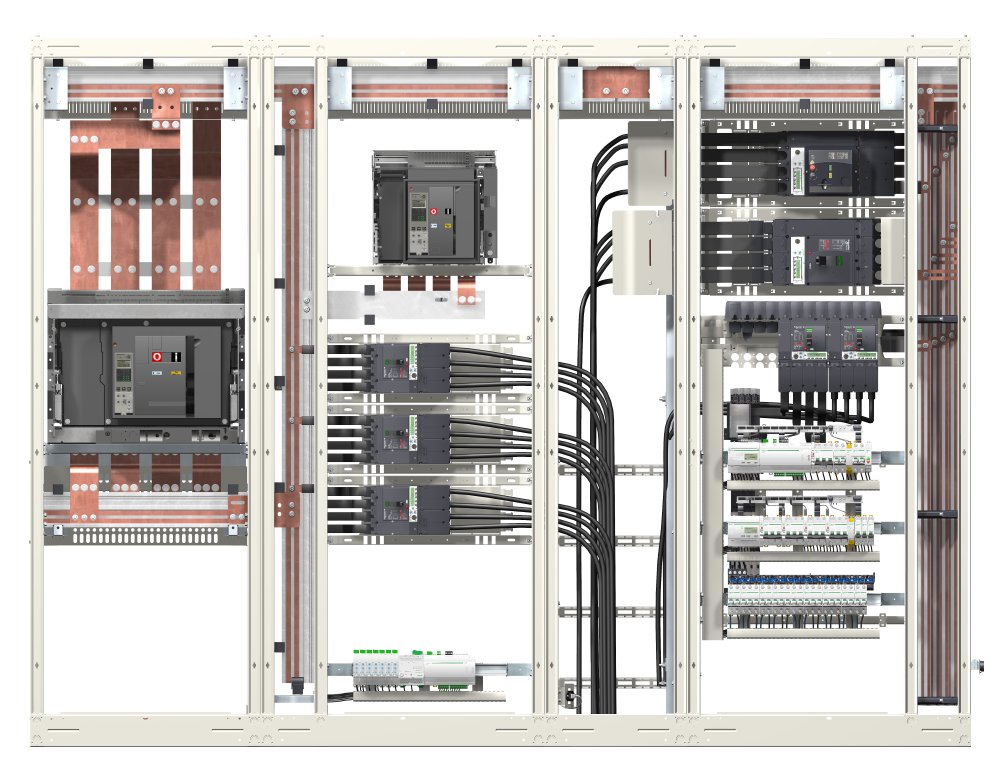

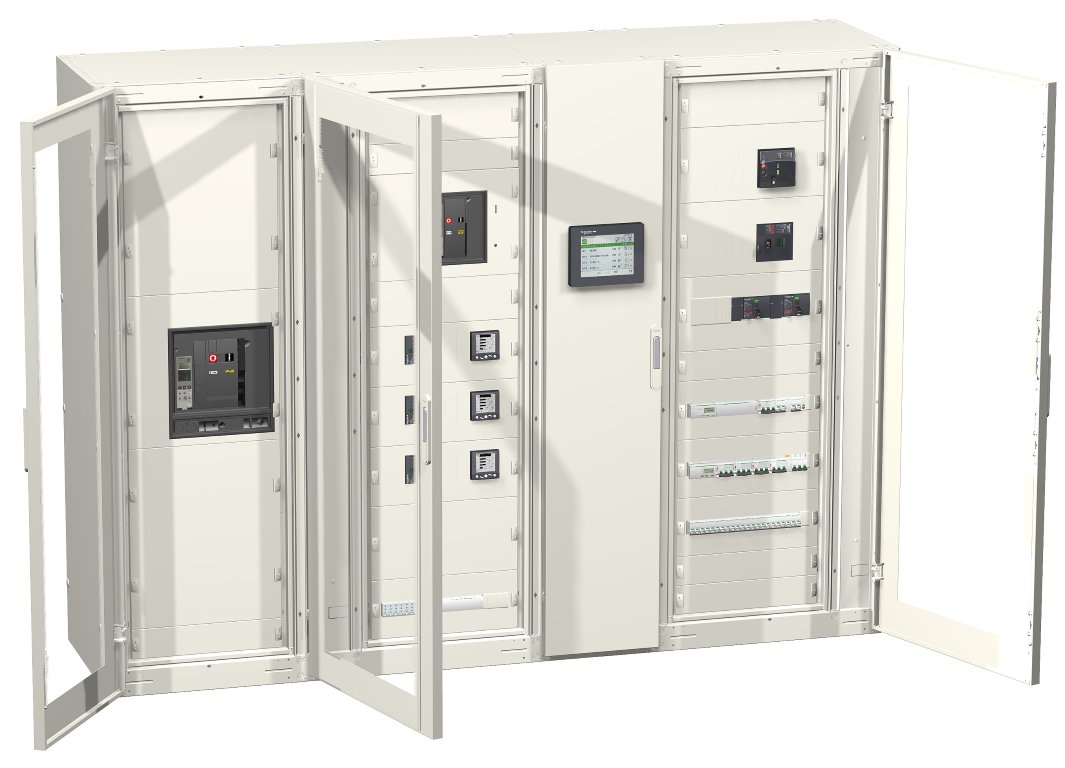

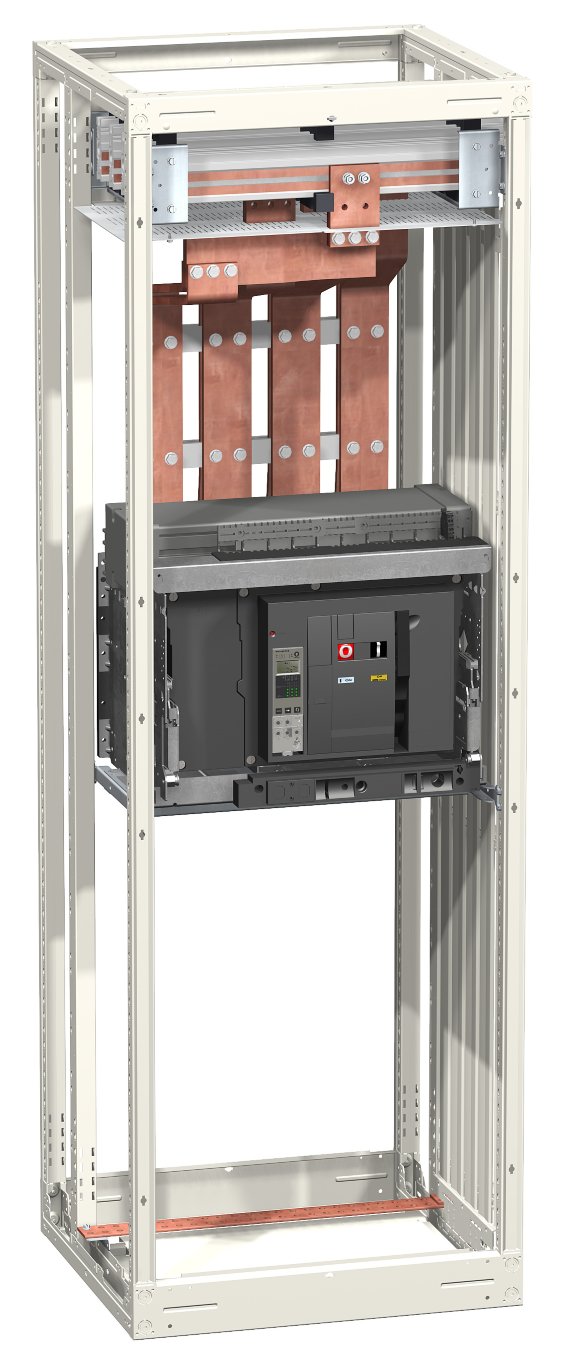

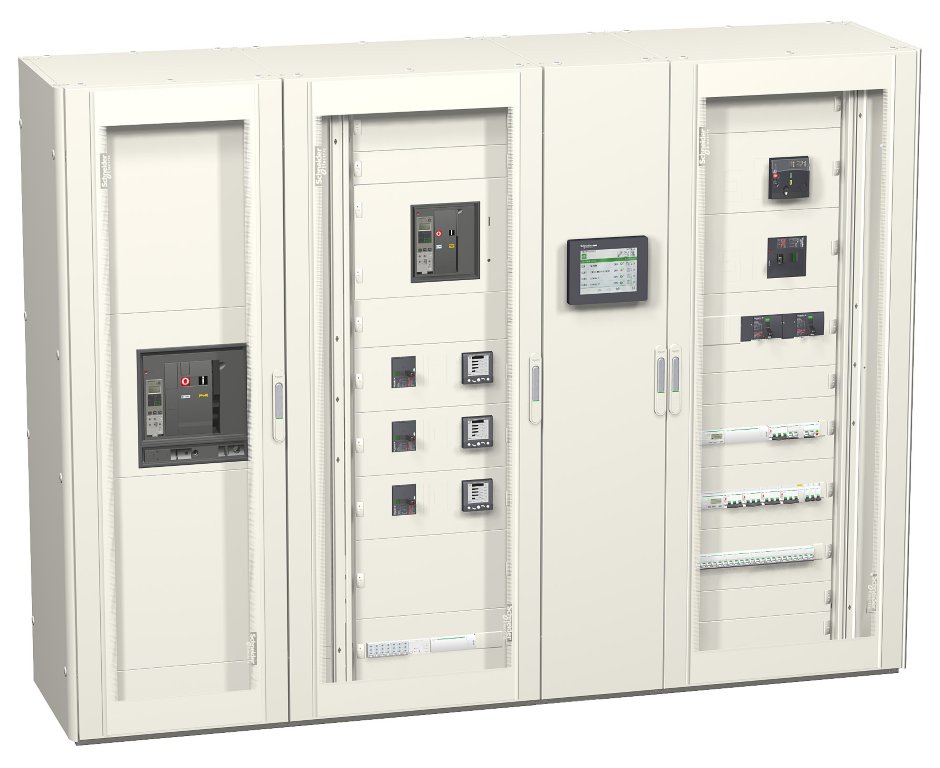

4000 A'e kadar ve IP30 – IP55 koruma özelliğine sahip dikili tip modüler panolar

Güvenilir

Geliştirilebilir

Basit fonksiyonel sistemler

Schneider Electric alçak gerilim ekipmanlarında uzman:

• Kısa devre dayanımı
• Elektromanyetik uyumluluk
• Elektrik şoklarına karşı insan hayatını koruma
• Yangın riskine karşı can ve mal koruması
• Ekipmanın çevresel koşullara karşı korunması
• Koruma cihazlarının koordinasyonu

Canınız ve malınız güvende

Prisma çözümü ile anahtarlama donanımı ve akım dağıtım sistemi arasındaki koordinasyonun her çeşit pano mimarisi üzerinde test edildiğinden emin olabilirsiniz. Bu sayede ekipman, kusursuz bir şekilde işler. Baralar, formlama seçimine bağlı olarak korunaklı bir alanda bulunur. İletkenler arasındaki açıklıklar, kaçak akıma neden olabilecek herhangi bir riski ortadan kaldırmak üzere hesaplanmıştır. Ön plaka arkasına monte edilmiş anahtarlama donanımı, sadece kumanda kolunu açıkta bırakır. Kablo bağlantısı, canlı parçalarla yanlışlıkla teması engellemek için özel alanlarda gerçekleştirilir

IEC uyumlu, tam esneklik sağlayan test edilmiş pano üretimi

Prisma çözümünü kullanan pano üreticileri ve yüklenicilerin %100'ü, panolarının IEC standartlarına uygun bir şekilde test edildiğini ve standartlara uygun olduğunu kanıtlayabilir.

Montaj ve kurulum da standartlara uygunluk gösterir

Prefabrike Prisma çözümü ve bileşen setinin tutarlılığı sayesinde montaj, kablo bağlantısı ve kurulum, hiçbir zorluk yaşanmadan IEC standartlarına uyumlu bir şekilde gerçekleştirilebilir. Pano üreticileri ve yükleniciler, teknik özellikler ne kadar karmaşık olursa olsun verimli bir şekilde çalışırlar: panolar güvenilirdir, teslimatı ve kurulumu zamanında gerçekleştirilir.

Mekanik Özellikleri:

• Çelik sac , Kataforez işlemi + sıcak polimerize polyester ,epoksi tozu, beyaz renk RAL 9001
• Demonte edilebilir, yan yana ve sırt sırta kombine edilebilir
• Koruma derecesi:
  • IP30: Kapı veya kapak dahil IP30 kapak panelleri ile çerçeve
  • IP31: Kapı + conta dahil IP30 kapak panelleri ile
  • IP55: IP55 kapak panelleri ile
• Mekanik darbelere karşı koruma derecesi:
  • IIK07: kapak çerçeveli
  • IK08: IP30 kapılı
  • IK10: IP55 kapılı
• Çerçeve boyutları:
• dört genişlik:
  • W = 300: kablo bölmesi
  • W = 400: kablo bölmesi veya cihaz bölmesi
  • W = 650: cihaz bölmesi veya kablo bölmesi
  • W = 800: baralı cihaz bölmesi bölmesi veya kablo bölmesi
  • iki derinlik: 400, 600 mm
  • yükseklik: 2000 mm.

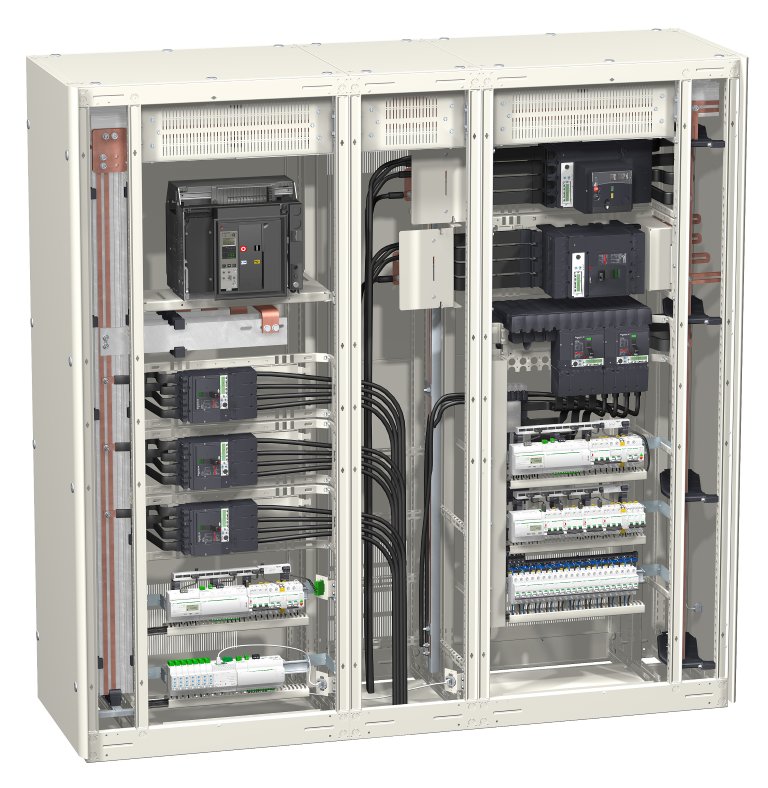

• Kapalı kabinler.

Prisma Plus

MCC

Tek bileşenli çözüm

Bu çözüm, tüm temel işlevleri birleştiren bir motor starter - kontrolör içerir. tek bir üründe bir motor besleyici için:

• Bağlantı kesme ve kısa devreye karşı koruma (devre kesici)
• Güç kontrolü (kontaktör)
• Aşırı yüklere karşı koruma (termik röle).

Düşük ve orta güçlü motor besleyicileri (15 kW'a kadar) oluşturmak için kullanılabilir. optimize edilmiş boyutlara sahiptir ve hizmetin sürekliliğini garanti eder (toplam koordinasyon)

Üç bileşenli çözüm

Çeşitli işlevleri yerine getirmek için bu çözümde üç ayrı cihaz birleştirilmiştir:

• Bağlantı kesme ve kısa devrelere karşı koruma (manyetik devre kesici veya yük ayırıcı sigorta)
• Güç kontrolü (kontaktör)
• Aşırı yüklere karşı koruma (termik röle).

Karmaşıklık derecesi veya özellikleri ne olursa olsun, farklı motor besleyici türleri için kullanılabilir.

İşlevler arasındaki ayrım, bileşenlerin seçiminde büyük esneklik sağlar.

Ayrıca belirli kurulum ve çalıştırma kısıtlamalarını karşılamanın bir yolunu sunar.

Prisma Plus sabit MCC'ler için iki bileşenli çözüm mümkündür:

• GV2 P motor devre kesici + model D kontaktör kombinasyonu
• Termik rölelerde (mekanik veya elektronik) seçime izin vermez
• Belirli “yerel” uygulamalarla ilgili özel gerekliliklere uyarlanamaz. (Örneğin: gelen cihaz sigortalı şalter + kontaktör + termik koruma cihazı).
